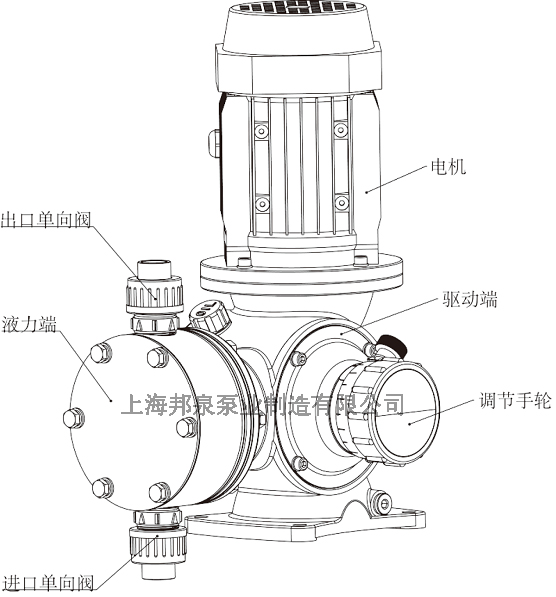

計量泵的結構和原理基本相似，其零部件組成大同小異。計量泵由電機，驅動端，液力端組成。電機帶動蝸桿傳動并通過渦輪減速，由渦輪減速部件驅動可偏心曲軸旋轉，可調式偏心曲軸通過連桿將往復式運動傳遞給隔膜，使隔膜產生擾曲變形。通過改變連桿上的可變偏心曲軸的位置，就可調節沖程長度。通過調節機構來改變行程來實現流量的調節；液力端通過吸入、排出閥自動工作輸送液體。

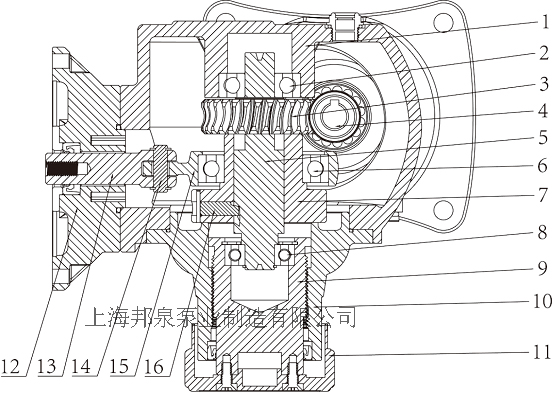

驅動端包括驅動裝置和調節裝置。驅動裝置由電機、蝸桿（4）、渦輪（3）、偏心軸（5）、偏心輪（7）、位移定位銷（16）、滾動軸承（2/6/8）、連桿（15）、連桿銷子（14）、頂桿（13）等部件組成；調節裝置由調節器芯（9）、調節座（10）、調節手輪（11）等部件組成。



通過配套安裝的電機驅動蝸桿（4），帶動渦輪（3），并由渦輪（3）通過銷子帶動偏心輪（7）為其提供動力，而偏心軸（5）與偏心輪（7）由移動定位銷（11）滑動連接形成螺旋機構（產生偏心距），再由偏心輪（7）帶動滾動軸承（6）及連桿（15）旋轉，利用連桿（15）連接頂桿（12）做往復運動。



1.泵體 2滾動軸承 3渦輪 4蝸桿 5偏心軸 6滾動軸承 6偏心輪 8滾動軸承 9調節器芯 10調節座 11調節手輪 12泵頭聯接 13頂桿 14連桿銷子 15連桿 16位移定位銷
